Cage de Faraday pour IRM

Une cage de Faraday pour IRM est une structure technique spécialement conçue pour protéger l’appareil d’Imagerie par Résonance Magnétique contre les interférences électromagnétiques.

Qu'est-ce qu'une cage de Faraday pour IRM ?

Une cage de Faraday est est une  enceinte fermée, constituée de plaques métalliques ou d’un treillage à mailles serrées, ayant pour but de soustraire le volume intérieur à l’influence du champ électrique extérieur.

Dans le cas du médical, la cage de faraday sert à protéger le système IRM des perturbations extérieures afin de garantir la qualité des images :

  • élément indispensable pour la qualité des images
  • Besoin d’étanchéité aux ondes RF sur les 6 faces (ou plus…) de la salle d’examen = étanchéité RF
  • Besoin de filtrer chaque élément entrant : filtre électrique, guide d’onde, filtre med gas, nid d’abeilles, ….
  • Un test RF est réalisé en fin de montage



Nos cages IRM sont conçues pour offrir une atténuation optimale des interférences électromagnétiques.

Atténuations RF de la cage : 100dB à partir de 10MHz jusqu’à 150MHz en ondes planes

Cage IRM

  • Structure panneaux préfabriqués cadres en bois de 45x45mm enrobés sur feuillard cuivre
  • Structure panneaux modulaire en acier ou aluminium
  • Porte blindée, acoustique( normes ASTM E90-99 et E413-87), coupe feu 30min
  • Châssis de vision
  • Guides d’ondes, trappe d’accès IRM, panneaux connecteurs, nids d’abeille
  • Filtres
  • Blindage additionnel magnétique
  • Finitions intérieures
Blindage en fer sicilium
Blindage acier galvanisé
Blindage acier

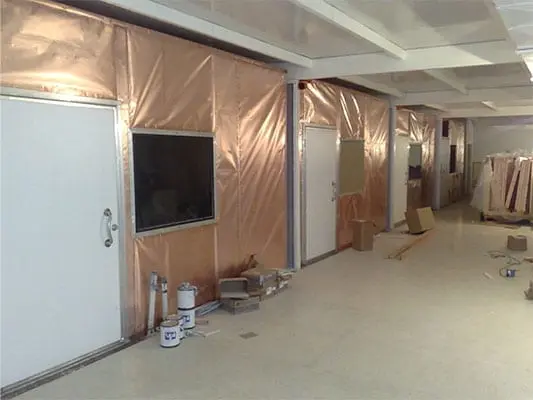

Blindage cuivre

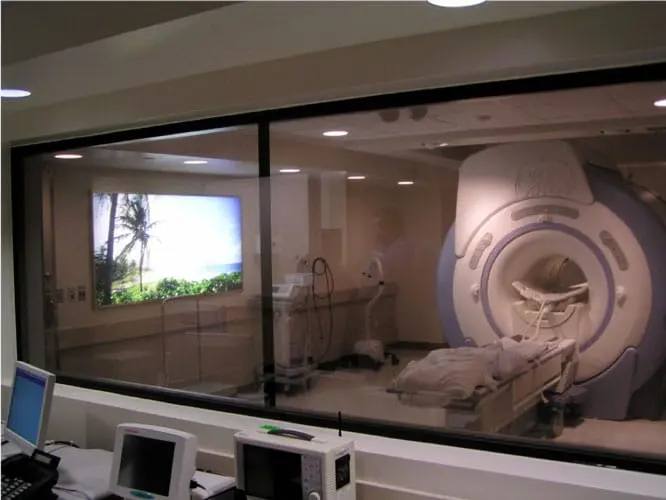

La baie de vision standard est un composant essentiel des cages de Faraday destinées aux salles IRM.

Elle permet d’assurer une visibilité directe entre la salle d’examen et la salle de contrôle, tout en maintenant une parfaite continuité de blindage électromagnétique.

Fiable, performante et économique, la baie de vision standard répond aux besoins des installations courantes tout en garantissant un haut niveau de sécurité RF.

 Baie de vision standard avec une large et haute visibilité – Dimensions 180cmx120cm

Portes Radiofréquences

  • Verrouillage Radiofréquence Automatique
  • Poids léger, avec une ouverture et fermeture très facile.
  • Seuil Plat pour les chaises roulantes et brancards
    • Performance Acoustique 44dBA
  • Option :
    • Ouverture et fermeture automatique avec une platine d’activation!
    • Porte largeur (914mm) wide avec fenêtre (609mm x 609mm)
    • Disponible en double portes

Découvrir plus

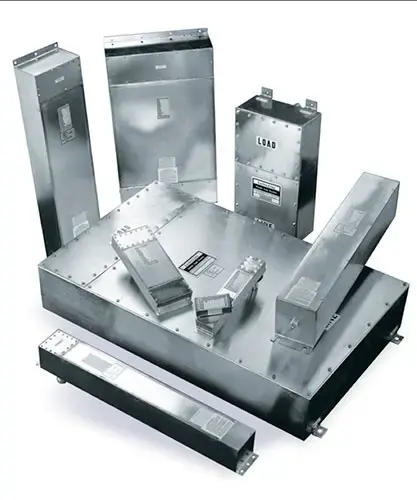

Guide d'ondes et filtres

Pour toutes modalités :

  • Fluides médicaux
  • Fibres optiques
  • Arrêt d’Urgence

En savoir plus
